ZDY系列高精度硬齒面圓柱齒輪減速器參照JB/T8853-2001《圓柱齒輪減速器》標準生產的外嚙合漸開線斜齒圓柱齒輪減速機。ZDY（單級)適用于輸入軸與輸出軸呈平行布置的傳動，傳動比i從1.25--6.3，傳遞公稱功率最高可達6666千瓦，可廣泛應用于冶金、礦山、起重、運輸、水泥、塑料、建工、化工、紡織、能源、造紙、印染、制藥等行業領域的機械傳動中。
     該系列減速器的齒輪參數、結構參數均經計算機優化設計，齒輪材料采用優質高強度低碳合金鋼，經滲碳、淬火處理，齒面硬度高，齒面硬度達HRC58-62,齒面精加工采用磨齒工藝，精度6級，精度高，接觸性好,齒根拋丸強化處理。整機具有體積小、重量輕，傳遞功率大,運轉平穩,噪音低、傳動效率高,單級大于96.5%,承載能力高,使用壽命長,易于拆檢，易于安裝等特點。
該系列減速器的應用范圍：
輸入軸最高轉速一般不大于1500r/min
齒輪圓周線速度最高為20m/s
工作環境溫度為-40～45℃,如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
該系列減速器可選配水循環冷卻裝置、風扇冷卻裝置和電加熱裝置。

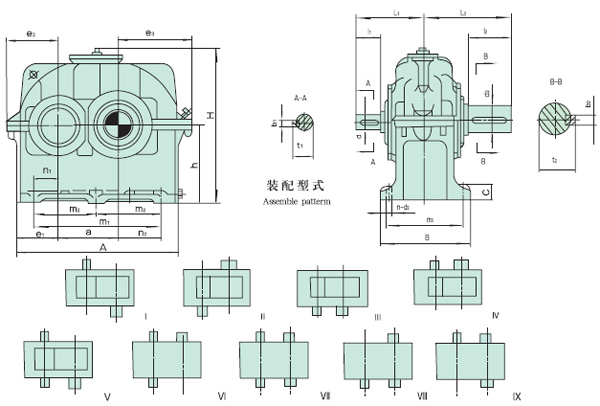

減速器的外形、裝配型式及其安裝尺寸

ZDY ZDZ A B H≈ a i=1.25～2.8 i=3.15～4.5 i=5～5.6 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 80 235 150 210 80 28 42 112 8 31 24 36 106 8 27 19 28 98 6 21.5 100 290 175 260 100 42 82 167 12 45 28 42 127 8 31 22 36 121 6 24.5 125 355 195 330 125 48 82 182 14 51.5 38 58 158 10 41 28 42 142 8 31 160 445 245 403 160 65 105 225 18 69 48 82 202 14 51.5 38 58 178 10 41 200 545 310 507 200 80 130 275 22 85 60 105 250 18 64 48 82 227 14 51.5 250 680 370 662 250 100 165 340 28 106 80 130 305 22 85 60 105 280 18 64 280 755 450 722 280 110 165 385 28 116 85 130 350 22 90 65 105 325 18 69 315 840 500 770 315 130 200 445 32 137 95 130 375 25 100 75 105 350 20 79.5 355 930 550 930 355 140 200 470 36 148 100 165 435 28 106 90 130 400 25 95 400 1040 605 982 400 150 200 485 36 158 110 165 450 28 116 95 130 415 25 100 450 1150 645 1090 450 160 240 545 40 169 120 165 470 32 127 100 165 470 28 106 500 1290 710 1270 500 180 240 580 45 190 130 200 540 32 137 120 165 505 32 127 560 1440 780 1360 560 200 280 660 45 210 150 200 580 36 158 130 200 580 32 137 ZDY ZDZ d2(m6) l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重量kg 潤滑油量L d3 n 80 32 58 128 10 35 18 180 — 120 40 60 67.5 81 101 100 12 4 14 0．9 100 48 82 167 14 51.5 22 225 — 140 52.5 72.5 85 102 122 125 15 26 1．6 125 55 82 182 16 59 25 290 — 160 65 100 97.5 119 155 160 15 76 3．2 160 70 105 225 20 74.5 32 355 — 200 73 122 118 141 190 200 18.5 4 115 6．5 200 90 130 275 25 95 40 425 — 255 80 145 140 169 235 250 24 4 228 12．5 250 110 165 340 28 116 50 550 275 305 110 190 175 214 295 315 28 6 400 23 280 130 200 420 32 137 50 620 310 380 120 220 187.5 228 328 355 28 6 540 36 315 140 200 445 36 148 63 700 350 420 137.5 247.5 207.5 254 364 400 35 800 45 355 150 200 470 36 158 63 770 385 470 142.5 272.5 222.5 269 397 450 35 870 70 400 160 240 525 40 169 80 850 425 510 150 300 245 304 454 500 42 6 1640 90 450 170 240 545 40 179 80 950 475 550 165 335 265 331 501 560 42 2100 125 500 190 280 620 45 200 100 1080 540 610 190 390 295 418 618 630 42 3100 180 560 240 330 790 56 252 100 1200 600 680 205 435 325 432 662 710 48 6 3730 250
