一.概述
AG型單螺桿泵是一種容積式轉子泵。可輸送粘度200000Pa·s以下的介質。并具壓力脈動小、噪聲低、自吸性能好，無泄漏、無溫升、結構簡單易于維護等特點。適用于廢水處理、化學和石油化工、造紙和食品工業、輸送清潔或含有固體顆粒、纖維、懸浮物的流體。例如：污水、油、油渣、糖漿、果醬和泥漿及含有酸、堿等介質。
二、結構特征與工作原理

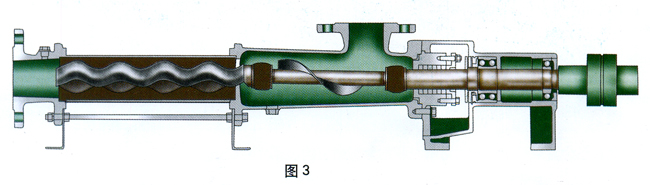

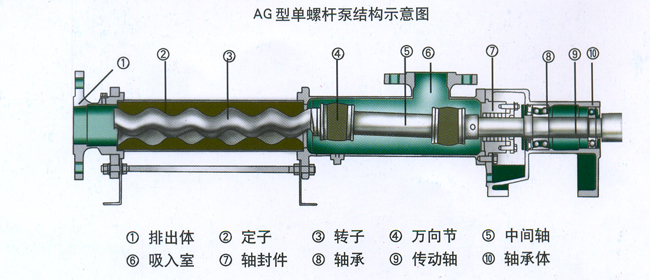

AG型單螺桿泵由吸入體、排出體、工作部分（轉子和定子）傳動部件、萬向節部件、密封部件和軸承座組成。（見圖1）
1、工作部分由旋轉的偏心轉子和定子組成。在任何一個橫截面內、轉子和定子有兩個接觸點沿著轉子（或定子）的工作長度，這些接觸點形成兩條密封線，從而形成一個或多個密封腔。轉子轉動時，進入密封腔中的介質隨密封腔由吸入端向排出端平穩的移動，整個輸送過程中，壓力動脈很小，對輸送介質的固有結構沒有絲毫的影響。
2、萬向節傳動部件
由于轉子在定子腔內繞定子軸心線作行星回轉運動，因此中間軸兩端須安裝萬向節傳動部件，以保證轉子等角速的行星回轉運動。
3、密封部件
AG型單螺桿泵可安裝填料密封或者單端兩面機械密封面機械密封部件。

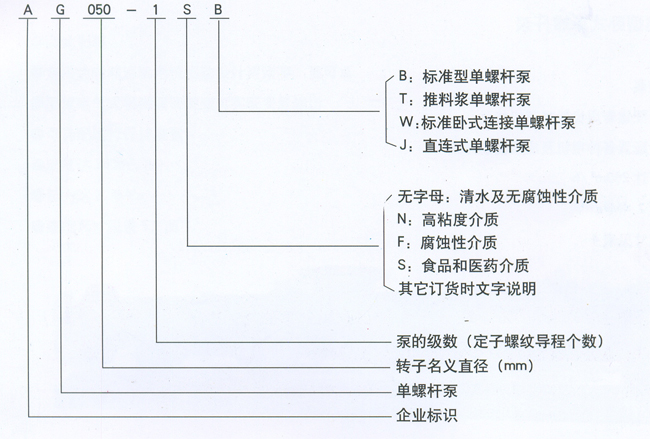

三、泵的標記及示例

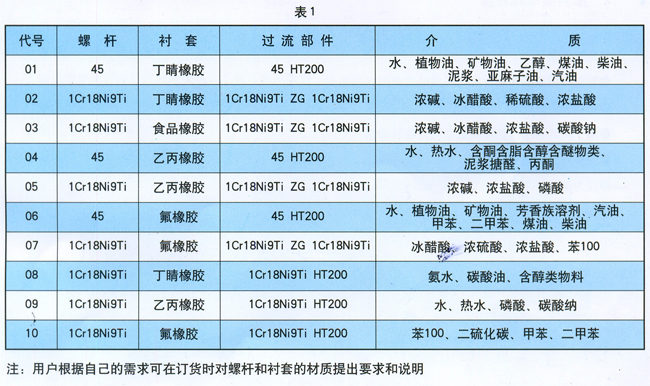

四、不同介質泵的材料組合選用（見表1）
五、單螺桿泵的機構型式

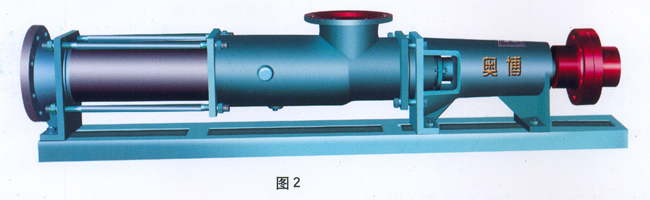

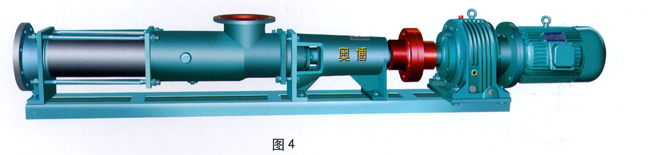

B? 1、標準型臥式反螺桿泵
臥式安裝
可自行配置專用齒輪減速機傳動
可自行配置各種電機及皮帶傳動方式
流量可達260m3/h
壓力達2.4MPa

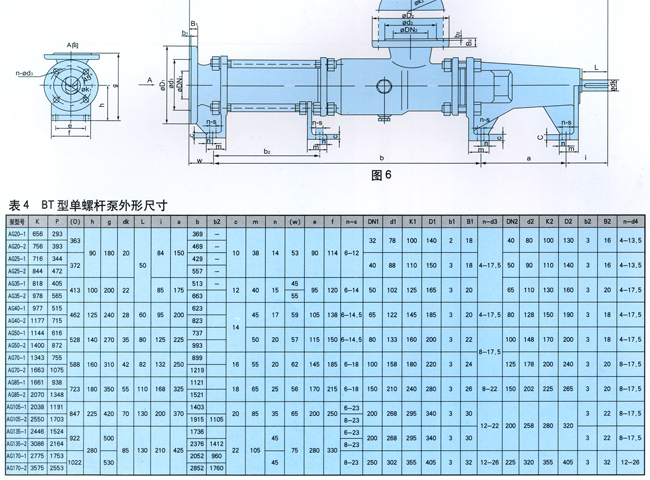

連接尺寸見表4
T 2、推料槳單螺桿泵
臥式安裝
可自行配置的傳動方式與標準臥式單螺桿泵相同
中間軸帶推料槳
用于流動性差、粘度高或易沉淀物料輸送
流量可達260m3/h
壓力達2.4MPa
連接尺寸見表4

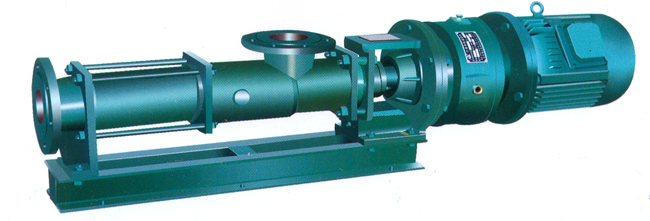

W? 3、標準臥式連接單螺桿泵
臥式安裝
專用齒輪減速機電機驅動設計更緊湊、更可靠
配置電氣式機械調速裝置可實現變量輸出
可選配運行保護裝置
流量可達260m3/h
壓力達2.4MPa

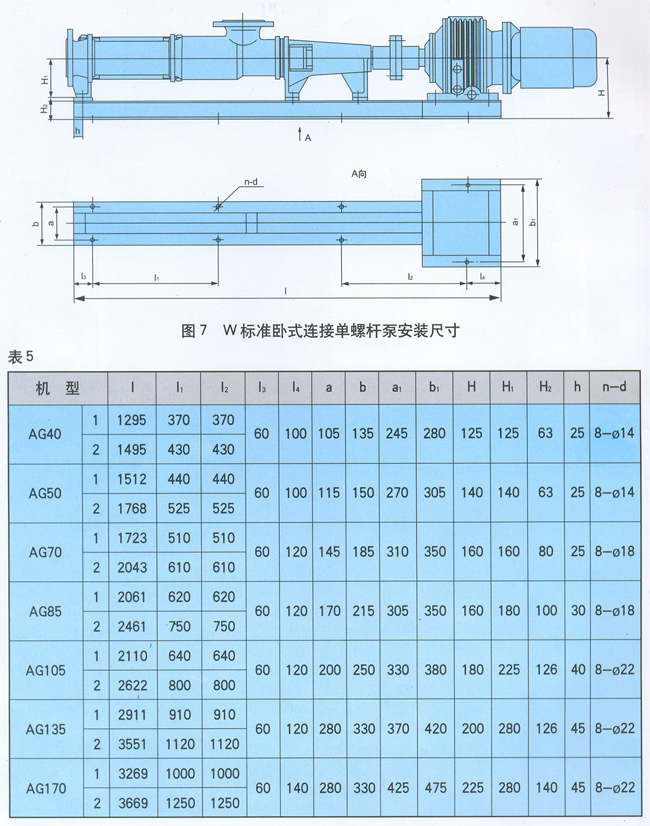

連接尺寸見表5，圖7
J? 4、直聯式單螺桿泵
采用插入式連接軸與減速其連接
無軸承座和聯軸器軸向尺寸較短，結構緊湊
奧博泵用奧博自己的減速機保證有可靠承載力
流量可達260m3/h
壓力達2.4MPa
連接尺寸見表6，圖8

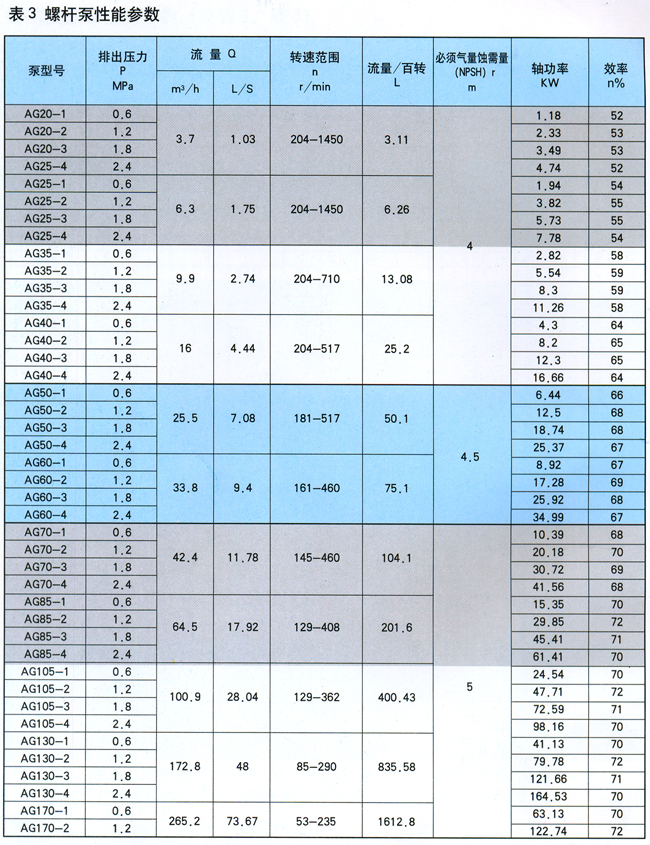

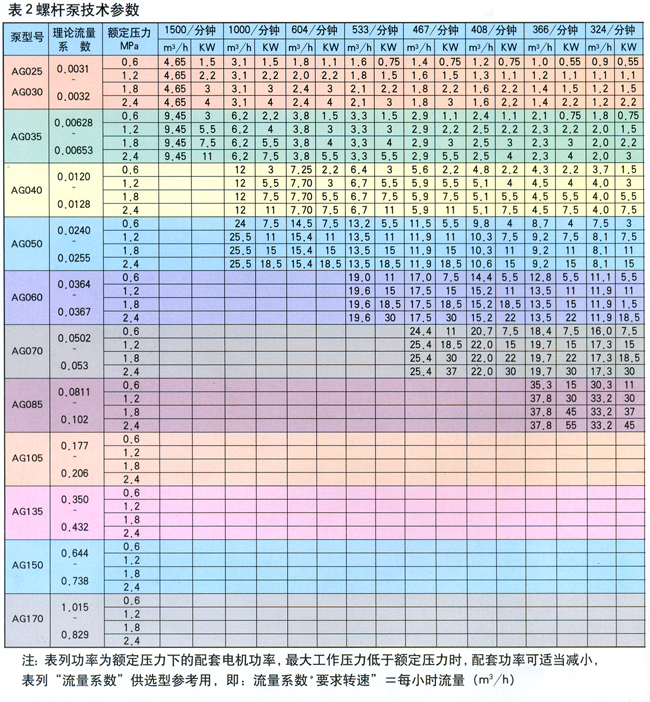

六、技術參數及性能參數（見表2、表3）
七、聯機和安裝
1、泵與原動機聯接方式
a、電動機（包括普通電機或調速電機）通過彈性聯軸器與泵直接聯接；
b、電動機（包括普通電機或調速電機）——齒輪減速箱——泵聯接；
c、電動機（包括普通電機或調速電機）通過三角皮帶（或齒形皮帶）與泵聯結（此時電動機通常安裝在泵的上方或左、右側）；
d、柴油機（或其他元?jiǎng)訖C(jī)）通過三角皮帶（或齒形皮帶）與泵聯接，此時泵或傳動部分通常需要安裝離合器。
2、安裝
a、泵機組有兩種安裝方式：機組共同用一個底座或者泵、齒輪減速箱各原動機獨立安裝。此兩種安裝方式都應有牢固的基礎，以防振動；
b、聯軸器之間保持一定的間隙，檢查由該聯軸器相聯接兩軸中心線是否一致，可用薄墊片調整使其同心；
測量聯軸器的外圓上下、左右的差別不超過0.1mm。兩聯軸器端面間隙一周上最大和最小的間隙差別不得超過0.3mm；
c、泵出口應留有大于一個定子長度的空間，并將聯接管做成可拆式，以便檢修和更換定子。此點在設計管路系統時應預先考慮。
八、拆卸
AG型單螺桿泵的拆卸步驟
1、擰下拉緊螺栓螺母，相繼拆拉緊螺栓和排出體；
2、拆卸定子，拆卸過程中邊旋轉和排出體；
3、拆卸吸入體；
4、卸掉萬向節密封套，拆卸萬向節傳功部件；
5、拆卸聯軸器或皮帶輪；
6、擰掉傳動軸連同密封座一起卸下，逐一解體。
泵裝配順序基本上可按拆卸順序的反向進行。
九、啟動、運轉和停機
1、注意吸入管道密封、首次啟動前應在吸入室中注滿泵輸介質，并用管鉗轉動泵軸數轉后啟動。嚴禁在沒有介質狀態下干轉，以免造成定子損壞；
2、注意電機轉向，防止逆轉；
3、使用中藥隨時注意泵的流量、壓力等狀況。如發現流量、壓力突然變化或發生異響時應及時檢查解決；
4、軸承溫度最高不大于80℃，軸承溫度不得比環境溫度高出20℃；
5、對于輸送高粘度，含顆?；蛴懈g性介質的泵，停機后應進行清洗，防止沉積或損壞泵；
6、如環境溫度低于0℃，停機后應將泵內液體放盡，以免泵體凍裂；
7、如長期停止使用，應將泵拆卸清洗上油，包裝存放；
8、不允許在日光直接暴曬或零下20℃的環境下保存和使用泵，以免橡膠定子損壞。

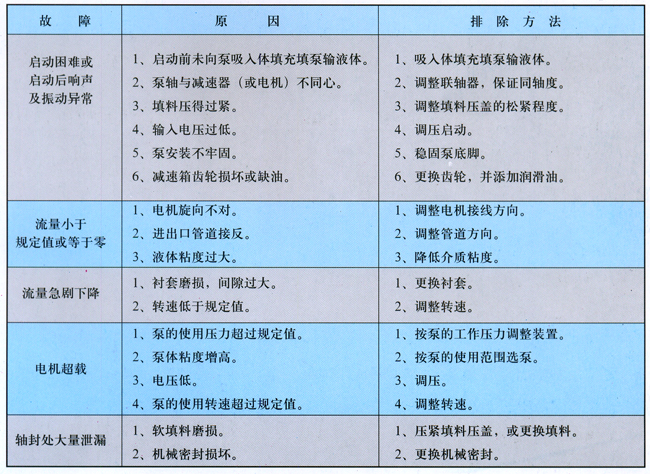

十、一般故障及排除方法
